一、引言

在电机控制领域，实现精准的速度控制离不开编码器的帮助，怎么用STM32自带的编码器接口实现对电机速度的测量？

本文将基于实际项目经验，手把手教你：

利用STM32编码器接口实现对电机转速的测量；
结合旋转编码器和编码器实现电机速度的开环控制，获取现成可用的工程代码

二、编码器

2.1 什么是编码器?

编码器是一种将角位移或直线位移转换成电信号的传感器。在电机控制中，编码器通常安装在电机轴上，用于测量电机的转速和位置。

2.2 编码器的分类和工作原理

按工作原理分类:

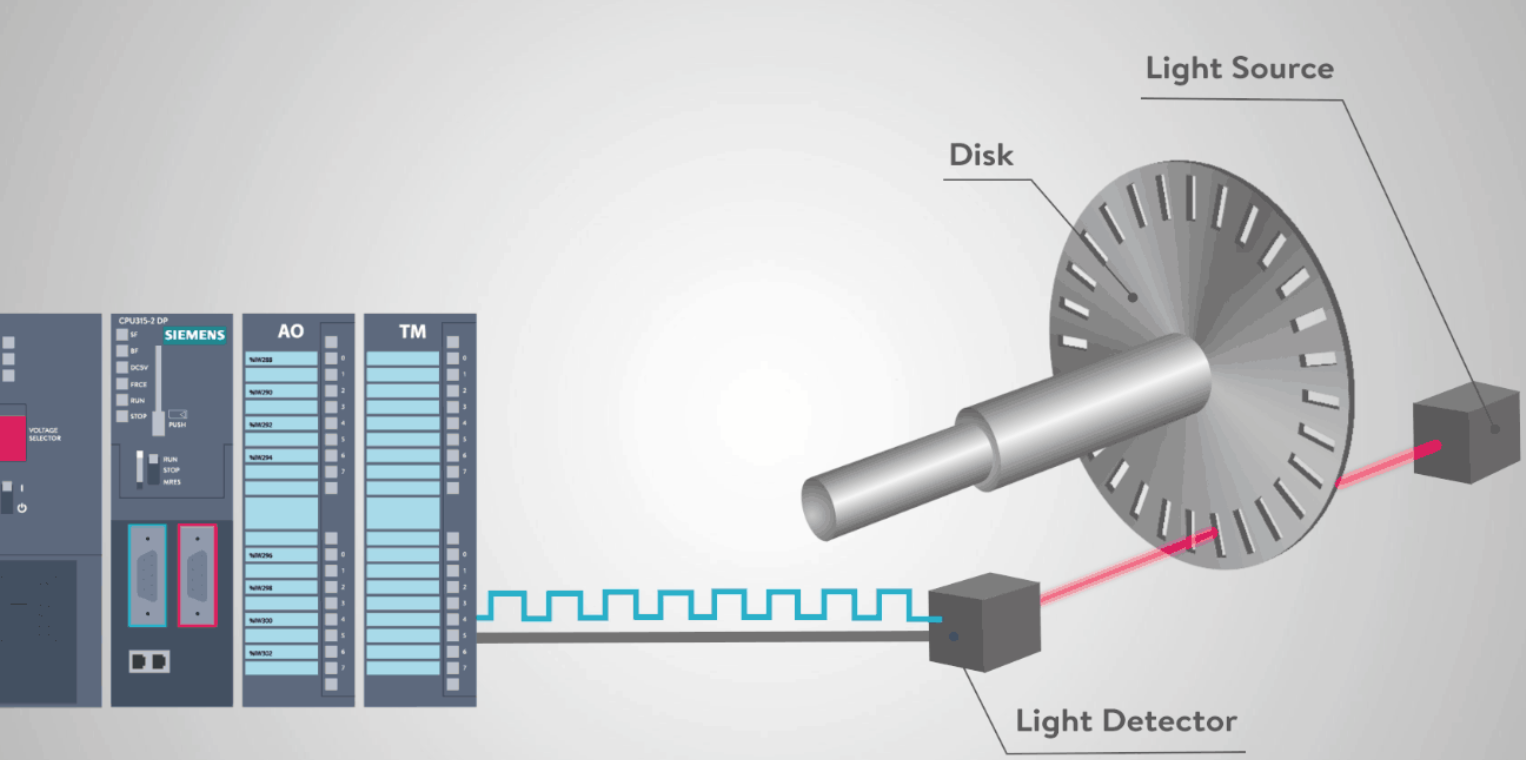

光电编码器: 利用光电效应，通过光栅盘和光电传感器将位移转换成电信号。具有精度高、响应快的特点。
磁电编码器: 利用磁阻效应或霍尔效应，通过磁栅和磁传感器将位移转换成电信号。具有结构简单、抗干扰能力强的特点。

按输出信号分类:

增量式编码器: 输出脉冲信号，通过计数脉冲数来计算位移和速度。需要参考点来确定绝对位置。
绝对式编码器: 输出绝对位置信息，每个位置对应唯一的编码。无需参考点即可确定绝对位置。

霍尔编码器的测速原理

通过磁性转盘和霍尔传感器生成脉冲，正交信号（A/B相相差90°）判断方向。速度计算需结合每转脉冲数（CPR）和采样时间。

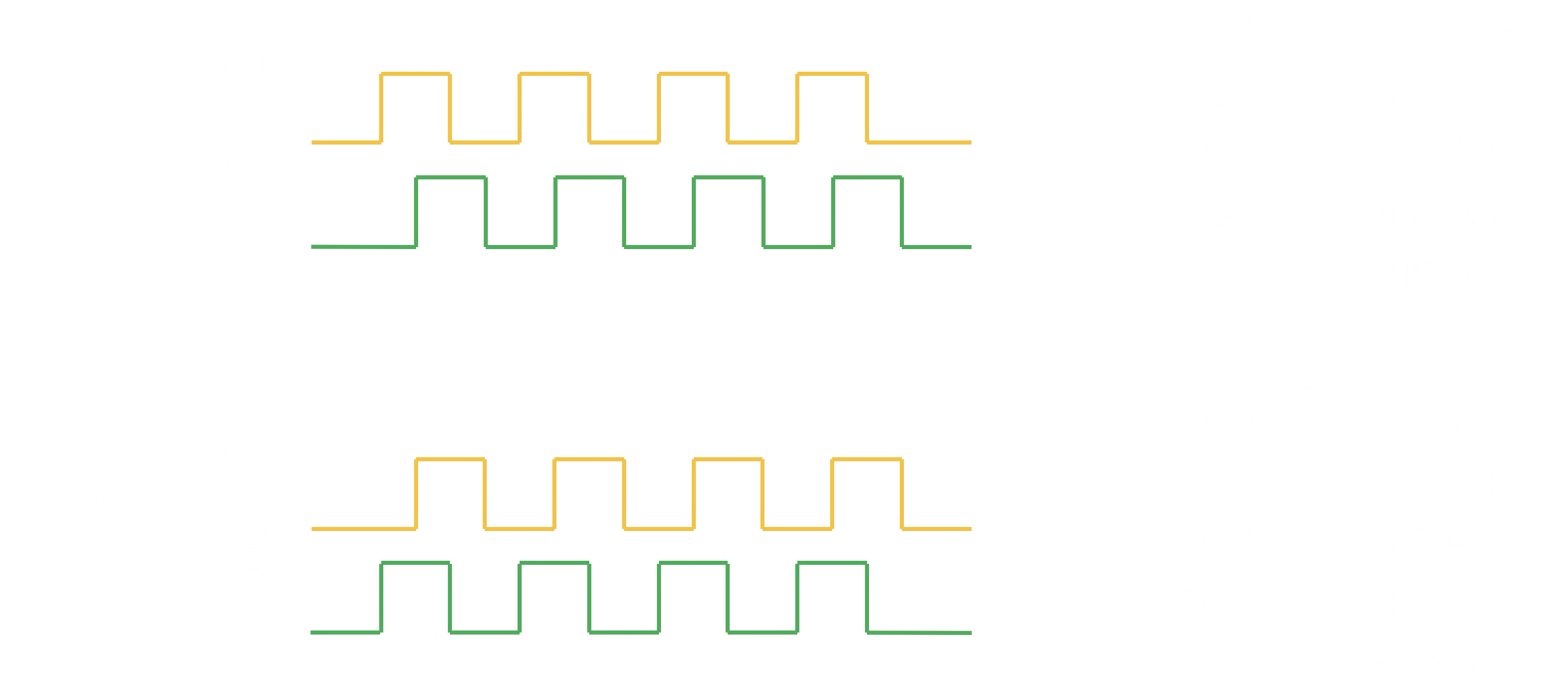

❓ 编码器时如何判断方向与计数？

由于A/B相的信号总是相差90°，假如选择A相上升沿触发中断，当码盘正转时，B相为低电平；反转时，B相则为高电平，如此，即可通过B相的电平高低来判断码盘的旋转方向

至于旋转角度及速度则可以通过对A/B相的上升沿计数来实现。例如，码盘旋转一圈，编码器会输出360个上升沿，通过计数就可以知道旋转角度；计算每分钟码盘旋转的角度，就可以知道转速

三、定时器编码器接口

3.1 编码器接口原理

编码器接口实际上是一种硬件中断，当GPIO输入正交编码器的信号符合条件，触发中断，按照预定模式实现CNT的自增或者自减，以达到获取编码器位置、旋转方向及旋转速度的目的。

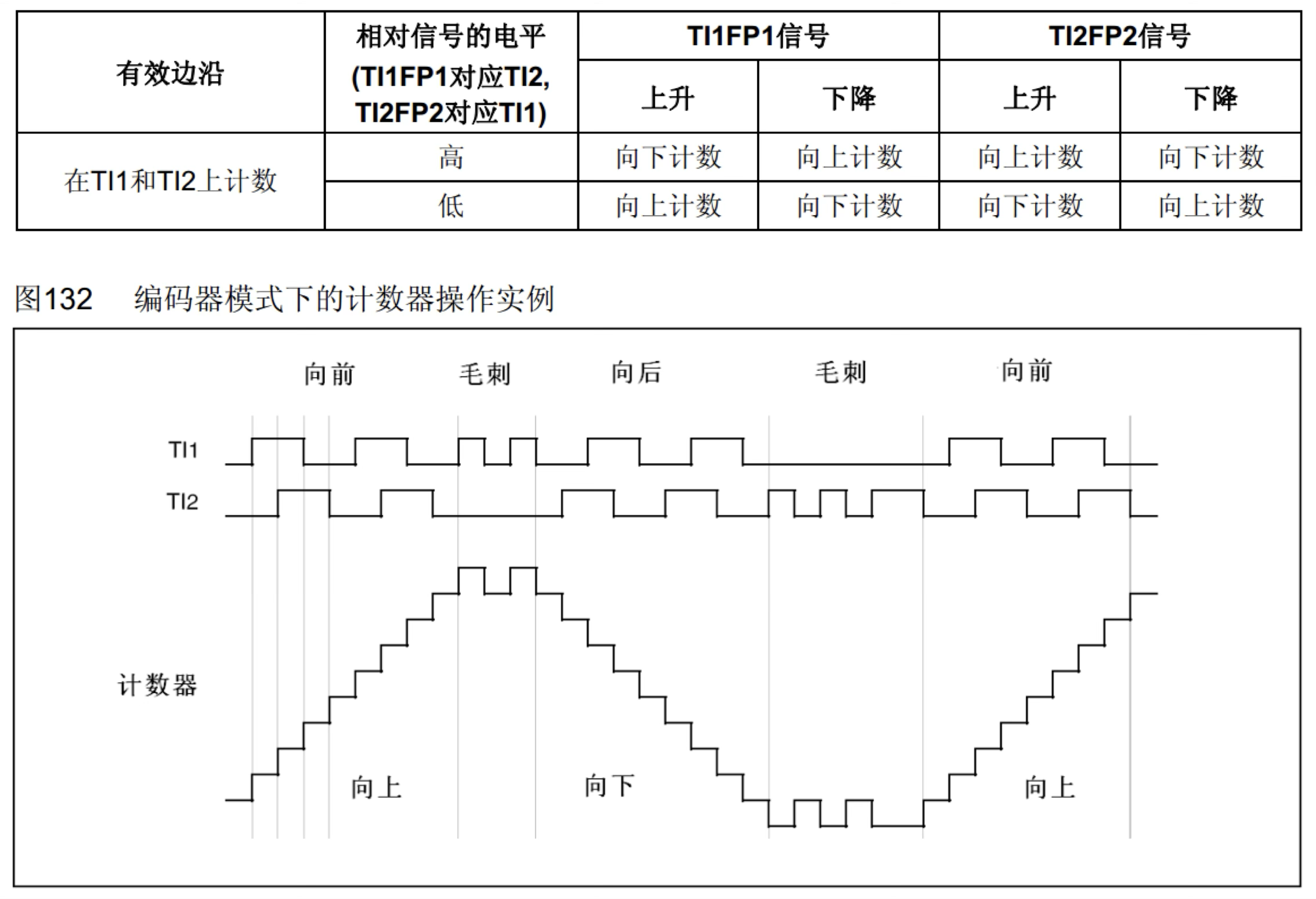

如下图中，当TI1上升沿时，TI2低电平时，计数器向上计数；当编码器旋转方向改变时，TI2信号发生了翻转，当TI1上升沿时，TI2为高电平，计数器向下计数。

此外，编码器还具有一定的抗干扰能力，在中间的毛刺阶段，TI1信号出现了锯齿波动，由于TI2的信号未发生改变，实际计数器计数值则处于自稳定状态。

STM32每个高级定时器和通用定时器都拥有1个编码器接口

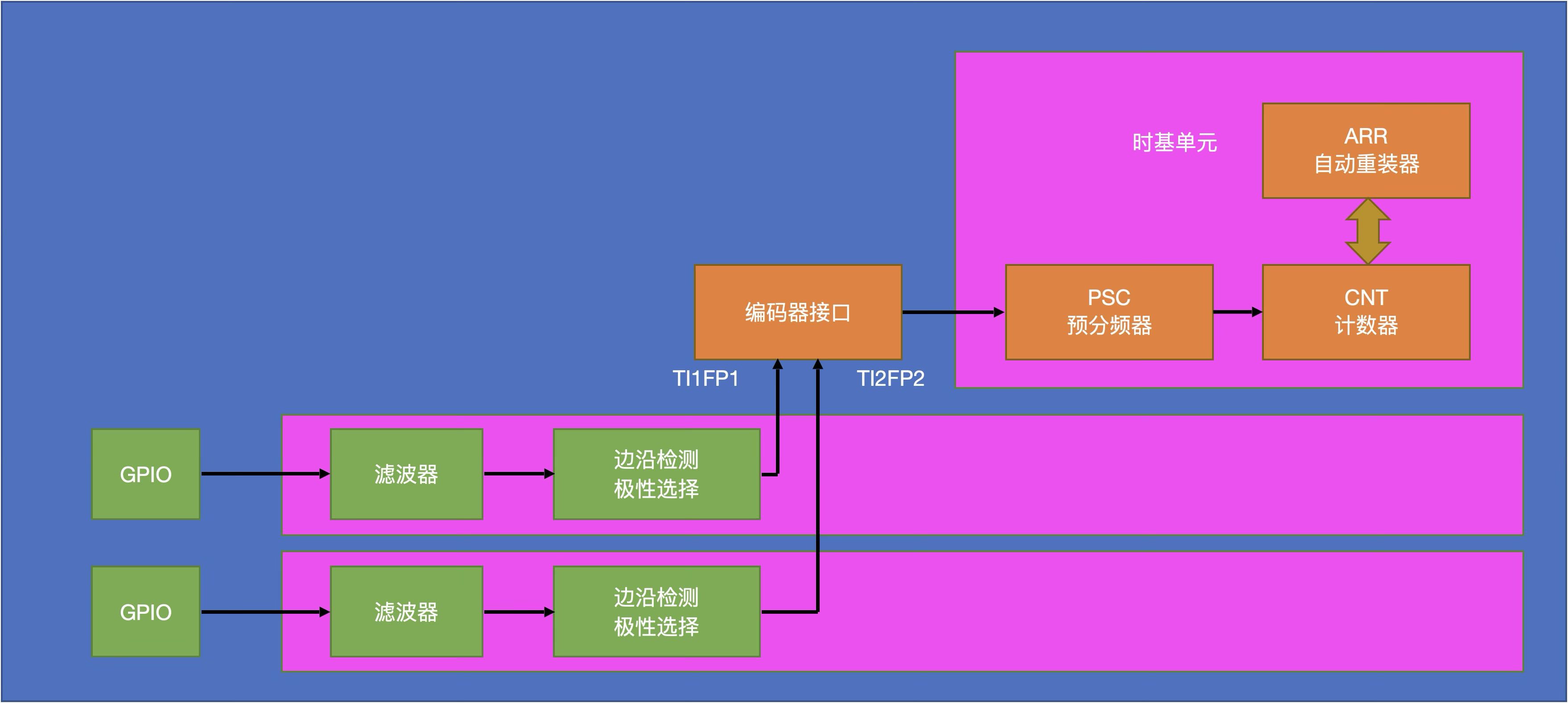

3.2 编码器接口结构

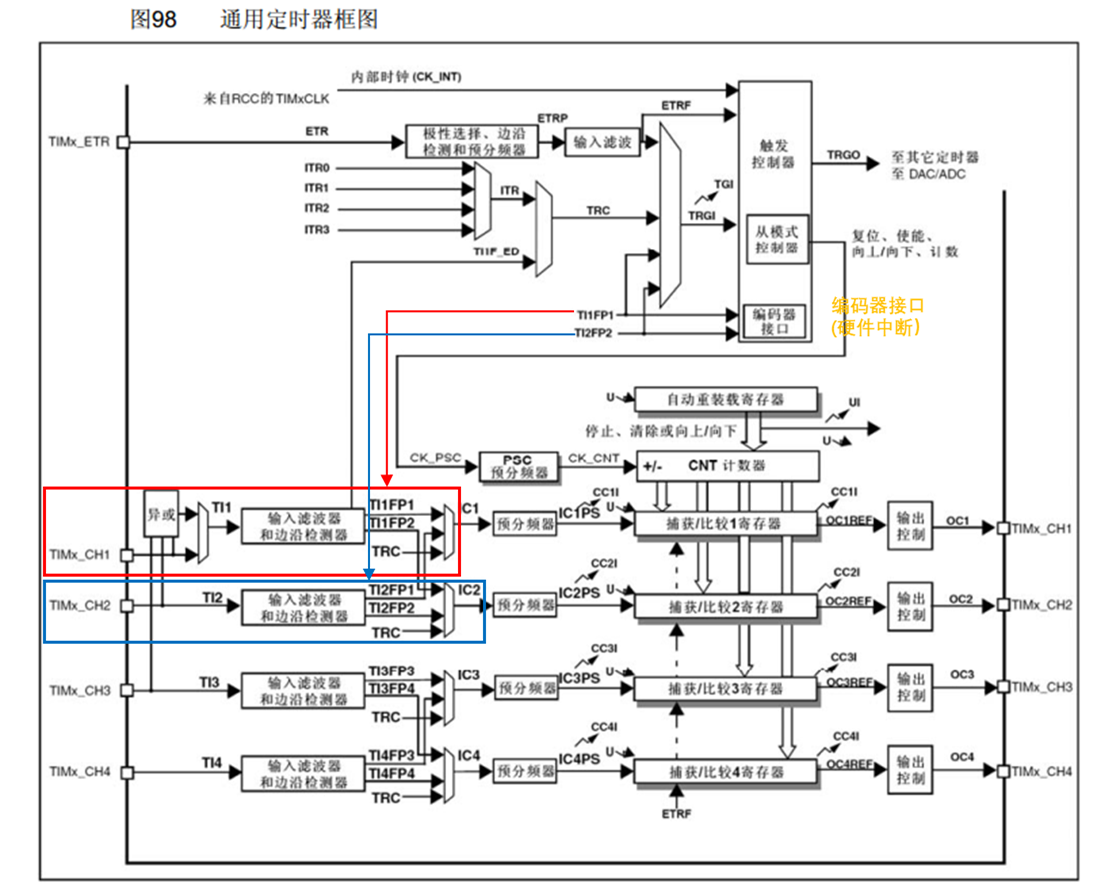

编码器接口的两个输入引脚借用了输入捕获的通道1和通道2，通道3和通道4不能接编码器；GPIO接口输入信号经滤波器可以滤掉信号的一些毛刺，边沿检测器极性选择则决定是否对信号进行反相操作

编码器接口工作时不会使用72MHz内部时钟和时基单元初始化时设置的计数方向，此时计数时钟和计数方向均处于编码器接口托管的状态，计数器的自增和自减受编码器控制

3.3 编码器接口的配置

编码器接口工作涉及GPIO、时基单元、编码器接口、输入捕获

开启时钟（TIM、GPIO）并配置时钟模式；
GPIO初始化及参数配置；
时基单元初始化及参数配置；
输入捕获单元初始化及参数配置（滤波器与极性选择）；
配置编码器接口；
定时器中断使能开启；

四、补码操作

4.1 什么是补码操作？

补码（Two's Complement）是计算机中表示有符号整数的一种二进制编码方式，主要用于简化加减法运算（计算机的运算器只有加法运算器，没有减法运算器），并统一处理正负数的运算逻辑；原码、反码、补码的产生过程就是为了解决计算机做减法和引入符号位的问题。

补码通过将负数转换为等效的正数加法形式，使得计算机能够用同一套电路处理所有整数运算。其核心思想是模运算（溢出自动舍弃高位），确保了运算的高效性和正确性

4.2 补码的定义

正数的补码：与其原码（直接二进制形式）相同
示例：十进制数 +5 的8位补码为 00000101
负数的补码：
1. 先写出该负数绝对值的原码；
2. 按位取反（得到反码）；
3. 最后加1
  示例：十进制数 -5 的补码计算：
- 绝对值原码：00000101
- 按位取反：11111010
- 加1：11111011 → 即 5 的8位补码

4.3 补码的核心优势

统一加减法运算：减法可转换为加法（A - B = A + (-B)），无需额外硬件处理符号位。
示例：计算 5 - 3 → 转换为 5 + (-3)：
- 5 的补码：00000101
- 3 的补码：11111101
- 相加结果：(1)00000010（进位溢出被舍弃）→ 结果为 2。
消除双零问题：原码和反码中存在 +0 和 0，补码中零仅一种表示（全0）。
符号位参与运算：最高位既是符号位（0正1负），也参与数值计算。

4.4 补码的表示范围

n位补码的范围为：
- 2(n-1) 到 2(n-1) - 1
示例：
- 8位补码：-128（10000000）到 +127（01111111）。
- 16位补码：-32768 到 +32767。

4.5 补码与原码的转换

补码 → 原码：
1. 若最高位为0（正数），原码与补码相同；
2. 若最高位为1（负数），按位取反后加1。
  示例：补码 11111011（-5）：
- 取反：00000100
- 加1：00000101 → 原码为 10000101（符号位恢复）。

4.6 为什么计算机使用补码？

运算高效：无需区分正负数，直接进行二进制加法。
硬件简化：只需加法器即可完成加减法，降低电路复杂度。
统一表示：消除双零问题，逻辑一致性更强。

五、小试牛刀

程序：TIM编码器接口测量电机速度

期望结果：电机速度跟随旋转编码器旋钮的旋转角度方向同步变化；同时，OLED显示旋转编码器旋转角度与编码器接口同步测量的电机速度

🛠 实验环境

硬件：STM32F10C8T6开发板 + ST-LINK模块 + OLED显示屏 + 编码器电机 + 旋转编码器 + TB6612电机驱动
软件：Keil5 + VSCode
依赖库：STM32标准库

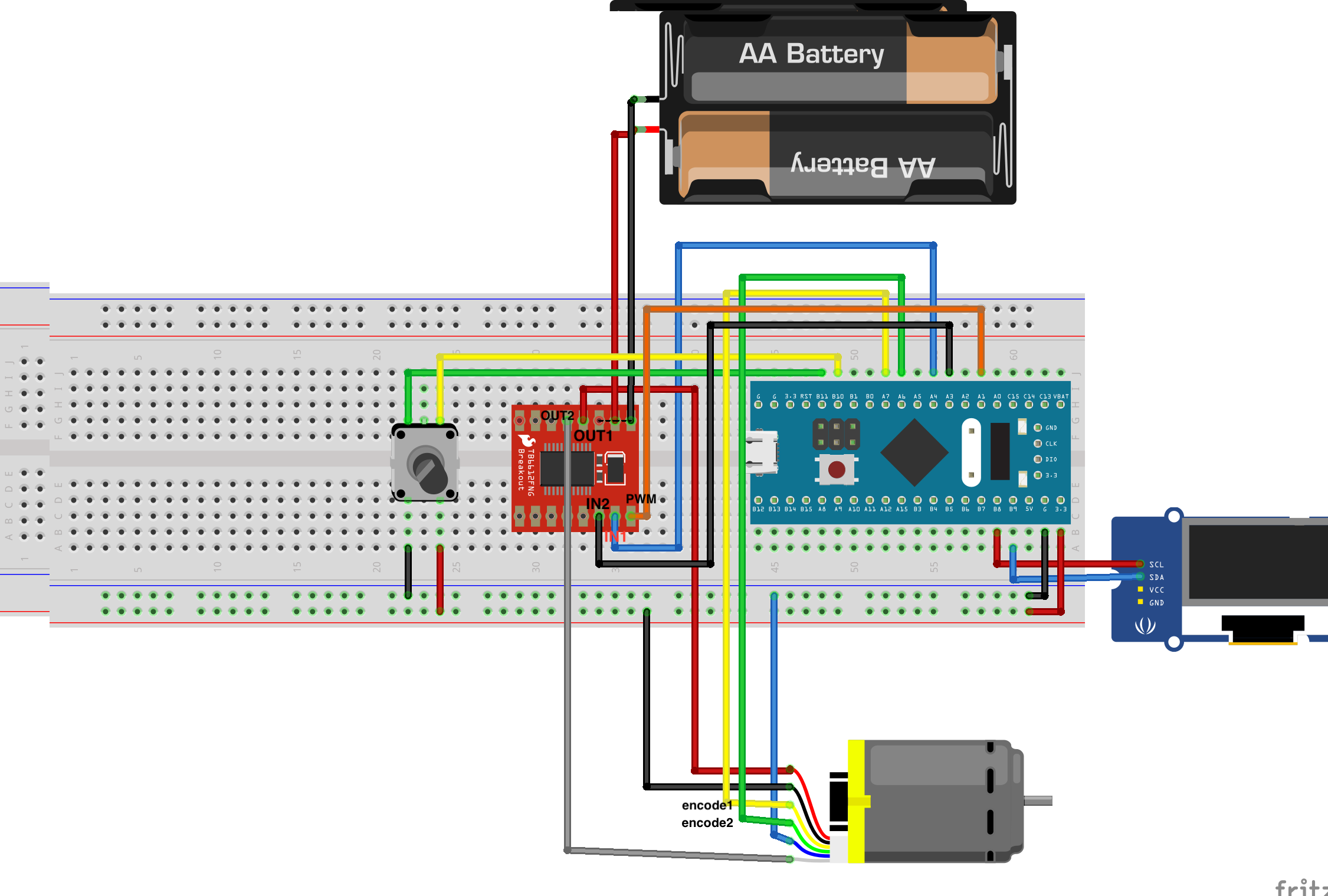

电路布局：

实现思路：

外部中断实现旋转编码器的方向计数

#include "stm32f10x.h"                  // Device header

int16_t Num;

void RotaryEncoder_Init(void)
{
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);

	GPIO_InitTypeDef GPIOInitSturcture;
	GPIOInitSturcture.GPIO_Mode = GPIO_Mode_IPU;
	GPIOInitSturcture.GPIO_Pin = GPIO_Pin_10 | GPIO_Pin_11;
	GPIOInitSturcture.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOB, &GPIOInitSturcture);

	GPIO_EXTILineConfig(GPIO_PortSourceGPIOB, GPIO_PinSource10);

	EXTI_InitTypeDef EXTIInitSturcture;
	EXTIInitSturcture.EXTI_Line = EXTI_Line10;
	EXTIInitSturcture.EXTI_LineCmd = ENABLE;
	EXTIInitSturcture.EXTI_Mode = EXTI_Mode_Interrupt;
	EXTIInitSturcture.EXTI_Trigger = EXTI_Trigger_Rising;
	EXTI_Init(&EXTIInitSturcture);

	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
	NVIC_InitTypeDef NVICInitSturcture;
	NVICInitSturcture.NVIC_IRQChannel = EXTI15_10_IRQn;
	NVICInitSturcture.NVIC_IRQChannelCmd = ENABLE;
	NVICInitSturcture.NVIC_IRQChannelPreemptionPriority = 1;
	NVICInitSturcture.NVIC_IRQChannelSubPriority = 1;
	NVIC_Init(&NVICInitSturcture);
}

int16_t EncoderNum_Get(void)
{
	return Num;
}

void EXTI15_10_IRQHandler(void)
{
	if (EXTI_GetITStatus(EXTI_Line10) == SET)
	{
		//if (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_10) == 1) //�����ж�ȥ�����ݶ���
		//{
		if (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_11) == 0)
		{
			Num --;
		}
		else
		{
			Num ++;
		}
		//}
		EXTI_ClearITPendingBit(EXTI_Line10); //����жϱ�־λ
	}
}

TIM2的输出比较功能实现PWM输出，定时中断进行1s定时（1s测一次电机速度）

#include "stm32f10x.h"                  // Device header
#include "Timer.h"

void PWM_Init(void)
{
	/*配置GPIO*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP; // 复用推挽输出
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);

	// 配置timer2时钟
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);
	//TIM_ETRClockMode2Config(TIM2, TIM_ExtTRGPSC_OFF, TIM_ExtTRGPolarity_NonInverted, 0x04); // TIM�ⲿʱ��ģʽ2->GPIO
	TIM_InternalClockConfig(TIM2);// TIM内部时钟配置

	/* ʱ����Ԫ��ʼ��:PWM频率为10000hz*/
	TIM_TimeBaseInitTypeDef TimerInitStructure;
	TimerInitStructure.TIM_ClockDivision = TIM_CKD_DIV1; // 不分频
	TimerInitStructure.TIM_CounterMode = TIM_CounterMode_Up; // 向上计数
	TimerInitStructure.TIM_Period = 100 - 1;
	TimerInitStructure.TIM_Prescaler = 7200 - 1;
	TimerInitStructure.TIM_RepetitionCounter = 0;
	TIM_TimeBaseInit(TIM2, &TimerInitStructure);

	/* 定时中断开启*/
	TIM_ITConfig(TIM2, TIM_IT_Update, ENABLE);

	/* NVIC配置*/
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
	NVIC_InitTypeDef NVIC_InitSturcture;
	NVIC_InitSturcture.NVIC_IRQChannel = TIM2_IRQn;
	NVIC_InitSturcture.NVIC_IRQChannelCmd = ENABLE;
	NVIC_InitSturcture.NVIC_IRQChannelPreemptionPriority = 1;
	NVIC_InitSturcture.NVIC_IRQChannelSubPriority = 2;
	NVIC_Init(&NVIC_InitSturcture);


	// TIM输出比较配置，用于电机速度控制
	TIM_OCInitTypeDef TIM_OCInitStructure;
	TIM_OCStructInit(&TIM_OCInitStructure);
	TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1;
	TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High;
	TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;	//输出比较使能开启
	TIM_OCInitStructure.TIM_Pulse = 0;
	TIM_OC2Init(TIM2, &TIM_OCInitStructure);

	/*TIM使能开启*/
	TIM_Cmd(TIM2, ENABLE);
}

void TIM2_IRQHandler(void) // 每1s计算一次电机速度
{
	if (TIM_GetITStatus(TIM2, TIM_IT_Update) == SET) //检查指定的TIM中断发生与否:TIM 中断源
    {
		Time_Count ++;
		if (Time_Count>100)
		{
			speed = Encoder_Speed_Get();
			Time_Count = 0;
		}
    }
	TIM_ClearITPendingBit(TIM2, TIM_IT_Update);  //清除TIMx的中断待处理位:TIM 中断源

}

TIM3编码器接口实现对电机速度的测量

#include "stm32f10x.h"                  // Device header

int16_t TIM3_Circle_Count;

void Encoder_Init(void)
{
	// GPIO时钟及TIM3时钟开启
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3, ENABLE);
	//RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE);

	// GPIO配置
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING; // GPIO_Mode_IN_FLOATING;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6 | GPIO_Pin_7;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);

	// 时基单元配置
	TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;
	TIM_TimeBaseInitStructure.TIM_ClockDivision = TIM_CKD_DIV1;
	TIM_TimeBaseInitStructure.TIM_Prescaler = 1 - 1;
	TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up;
	TIM_TimeBaseInitStructure.TIM_Period = 65535 -1;
	TIM_TimeBaseInitStructure.TIM_RepetitionCounter = 0;
	TIM_TimeBaseInit(TIM3, &TIM_TimeBaseInitStructure);

	// 输入捕获配置
	TIM_ICInitTypeDef TIM_ICInitStructure;
	TIM_ICStructInit(&TIM_ICInitStructure);

	TIM_ICInitStructure.TIM_Channel = TIM_Channel_1;
	TIM_ICInitStructure.TIM_ICFilter = 0x10;
	TIM_ICInit(TIM3, &TIM_ICInitStructure);

	TIM_ICInitStructure.TIM_Channel = TIM_Channel_2;
	TIM_ICInitStructure.TIM_ICFilter = 0x10;
	TIM_ICInit(TIM3, &TIM_ICInitStructure);

	// 编码器接口配置
	TIM_EncoderInterfaceConfig(TIM3, TIM_EncoderMode_TI12, TIM_ICPolarity_Rising, TIM_ICPolarity_Rising);

	// NVIC中断配置
	NVIC_InitTypeDef NVIC_InitStructure;
    NVIC_InitStructure.NVIC_IRQChannel = TIM3_IRQn;
    NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0;
    NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0;
    NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
    NVIC_Init(&NVIC_InitStructure);

	TIM_ClearITPendingBit(TIM3, TIM_IT_Update  );//清除中断和捕获标志位
	TIM_ITConfig(TIM3, TIM_IT_Update, ENABLE);
	TIM_ClearFlag(TIM3, TIM_FLAG_Update);
	// TIM3中断使能开启
	TIM_SetCounter(TIM3,0);
	TIM_Cmd(TIM3, ENABLE);
}

int16_t Encoder_Speed_Get(void)
{
		uint16_t value_1;
    int16_t value_2;
    value_1=TIM_GetCounter(TIM3);//获取当前计数值
    TIM_SetCounter(TIM3,0);//将当前计数值清零
    value_2 = TIM3_Circle_Count;//获取溢出次数
    TIM3_Circle_Count = 0;//溢出次数清零
		return value_1 + value_2*65535;//计算总计数值
}

void TIM3_IRQHandler()
{
    if (TIM_GetITStatus(TIM3, TIM_IT_Update) != RESET)  //判断如果是定时器溢出中断
	{
				//DIR==0，判断当前计数方向，如果是向上计数表示正转，则溢出次数++
        if((((TIM3->CR1)>>4) & 0x01)==0) TIM3_Circle_Count++;
				//DIR==1，向下计数表示反转，溢出次数--
				else                            TIM3_Circle_Count--;
	}
    TIM_ClearITPendingBit(TIM3, TIM_IT_Update  ); //清除中断标志
}

六、参考资料

#STM32 #编码器
